| Składa się z |
- Dźwignia obsługowa do BG-05 SD9-5L01, BG-10 SD9-11L01 oraz BG20 SD18-L01 nie wchodzi w zakres dostawy. |
| Jednostka |
Sztuka |
| Materiał |
Żeliwo |
| Temperatura |
-od 20°C do +100°C. |
| Konstrukcja |

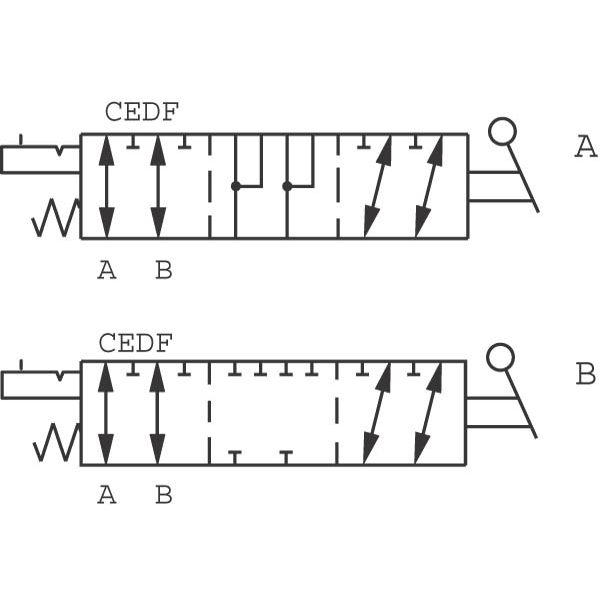

Podczas włączania typ A połączył A, C i E oraz B, D i F. Podczas włączania typ B zamknął wszystkie złącza. |
| Uwaga |
DF/6 to suwakowy zawór 6/2-drożny. Uruchamianie odbywa się standardowo za pomocą dźwigni ręcznej, z blokowaniem z obu pozycjach. Inne rodzaje napędów są dostępne na zamówienie np. napęd rolkowy, elektryczna obsługa przy prądzie stałym 12 V lub 24 V, napęd hydrauliczny z niskim lub wysokim ciśnieniem, napęd pneumatyczny z 6-10 bar lub cięgłem Bowdena. |

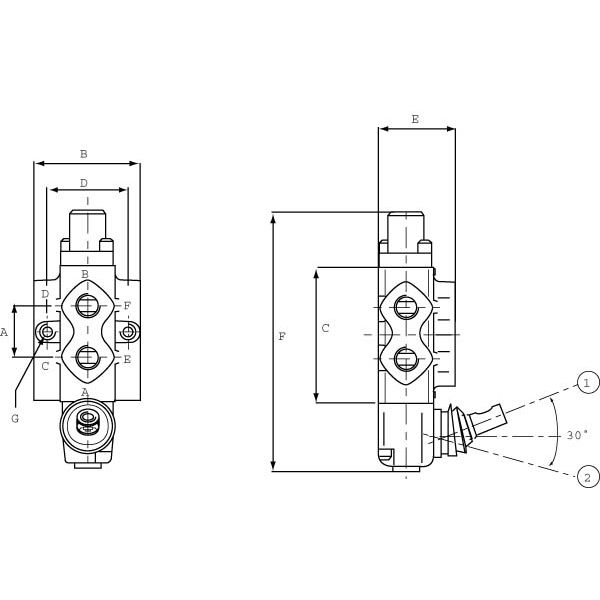

| A (mm) |
34 |
| B (mm) |
76 |
| C (mm) |
93 |
| D (mm) |
52 |
| E (mm) |
55 |
| Zawór suwakowy |
N.O. |
| Sterowanie suwaka |
12 |
| Element uruchamiający |
L |
| Przyłącze (BSP) |
3/8 |

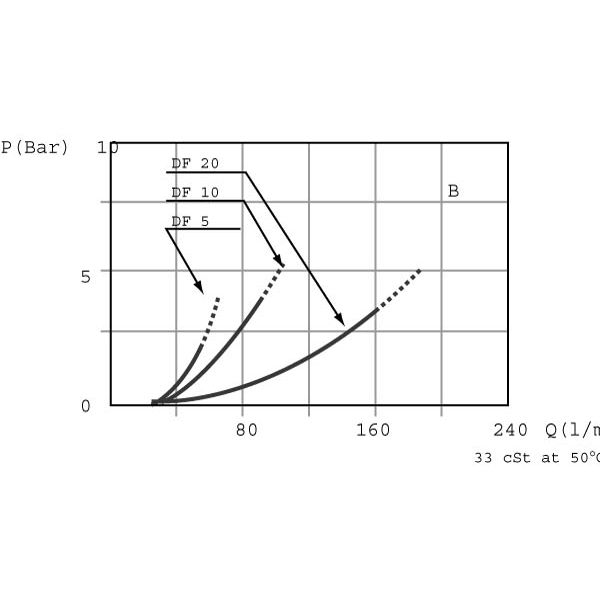

| P (bar) |
315 |
| Q (l/min) |
60 |
