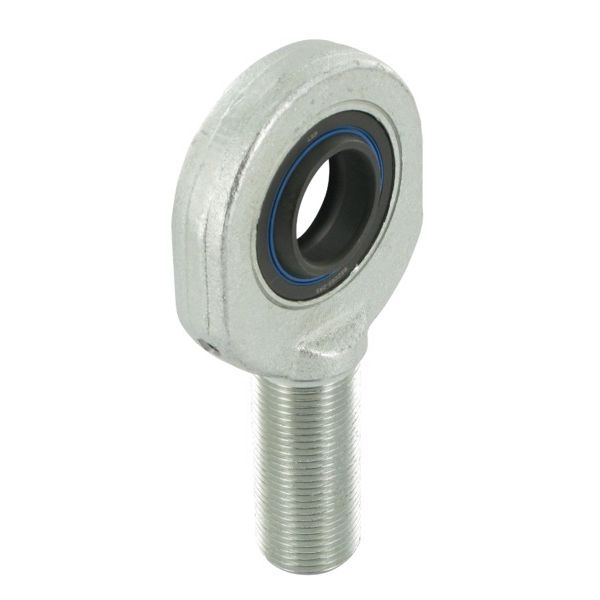

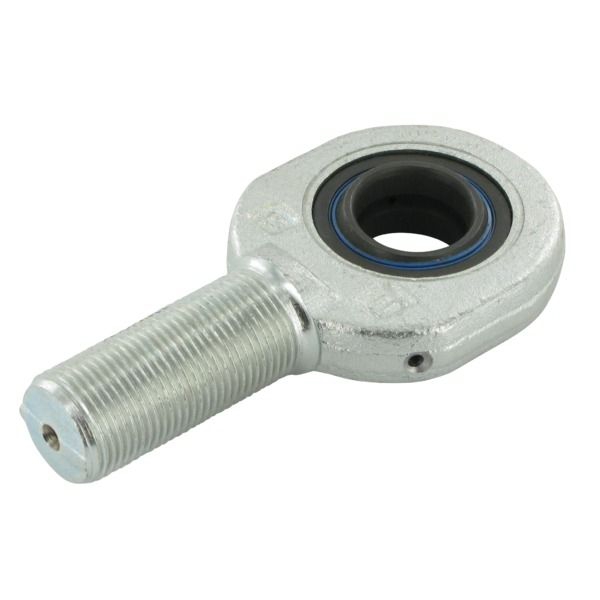

Głowica przegubu gw. zewn. GAR20DO2RS
Informacje
| Zastosowanie |
- Maszyny rolnicze - Cylinder - Punkty teoretyczne przegubu - Zawieszenia |
| Właściwości |
- Dwustronne uszczelnienie wargowe - Podlega obowiązkowej konserwacji - Połączenie ślizgowe stal-stal |
| Jednostka | Sztuka |
| Obróbka powierzchniowa | Ocynkowany |
| Uwaga | Gwint zewnętrzny |
| Wiązka | Prawy |
| d (mm) | 20 |
| D (mm) | 35 |
| B (mm) | 16 |
| D1 (mm) | 24,1 |
| D2 (mm) | 53 |
| H (mm) | 78 |
| L1 (mm) | 43 |
| L2 (mm) | 104,5 |
| D3 (mm) | M20 x 1,5 |
| C1 (mm) | 13 |
| L7 (mm) | 27,5 |
| ß (°) | 9 |
