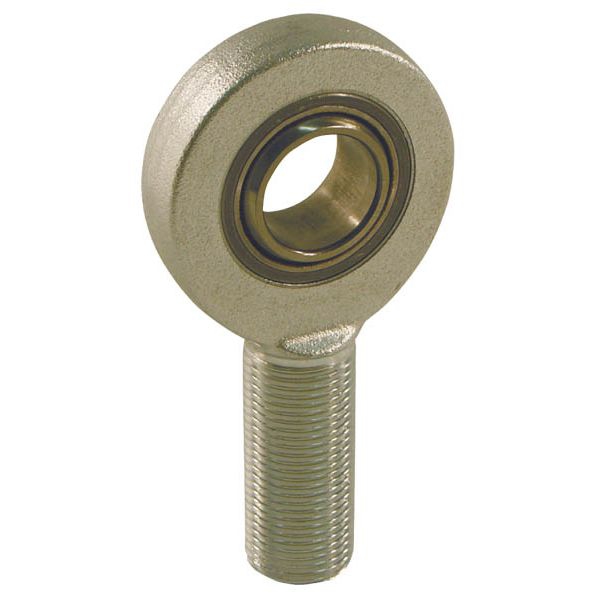

Głowica przegubu GAR25UK2RS
Informacje
| Zastosowanie |
- Maszyny rolnicze - Cylinder - Punkty teoretyczne przegubu - Zawieszenia |
| Właściwości |
- Dwustronne uszczelnienie wargowe - Nie wymaga konserwacji - Połączenie ślizgowe chrom utwardzony-PTFE |
| Jednostka | Sztuka |
| Obróbka powierzchniowa | Ocynkowany |
| Uwaga | Gwint zewnętrzny |
| Wiązka | Prawy |

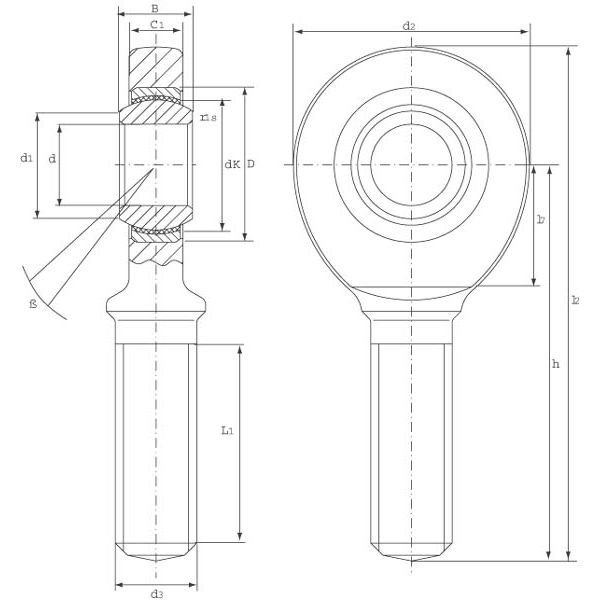

| B (mm) | 20 |
| D (mm) | 42 |
| L1 (mm) | 53 |
| L2 (mm) | 126 |
| d (mm) | 25 |
| d1 (mm) | 29,3 |
| h (mm) | 94 |
| C1 (mm) | 17 |
| d2 (mm) | 64 |
| d3 (mm) | M24x2 |
| dk (mm) | 35,5 |
| L7 (mm) | 32 |
| ß (°) | 7 |
