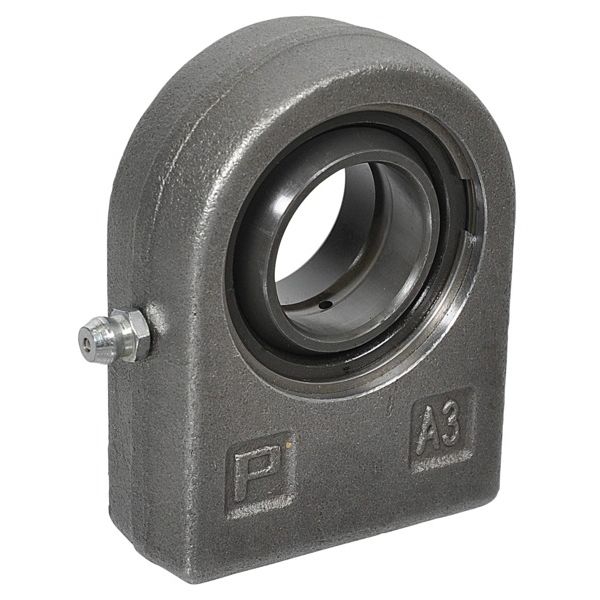

Głowica przegubu płaska GF25DO
Informacje
| Zastosowanie | - Siłownik hydrauliczny |
| Właściwości |
- Podlega obowiązkowej konserwacji - Prostokątny kołnierz spawany - Masywne wykonanie - Połączenie ślizgowe stal-stal |
| Jednostka | Sztuka |
| Materiał | do GF60DO kuta stal ST52-3, od GF60DO walcowana stal ST52-3 |
| Standard | DIN 648 |
| d (mm) | 25 |
| B (mm) | 20 |
| D (mm) | 42 |
| D1 (mm) | 29,3 |
| D2 (mm) | 55 |
| H2 (mm) | 45 |
| L6 (mm) | 72,5 |
| C1 (mm) | 23 |
| ß (°) | 7 |
