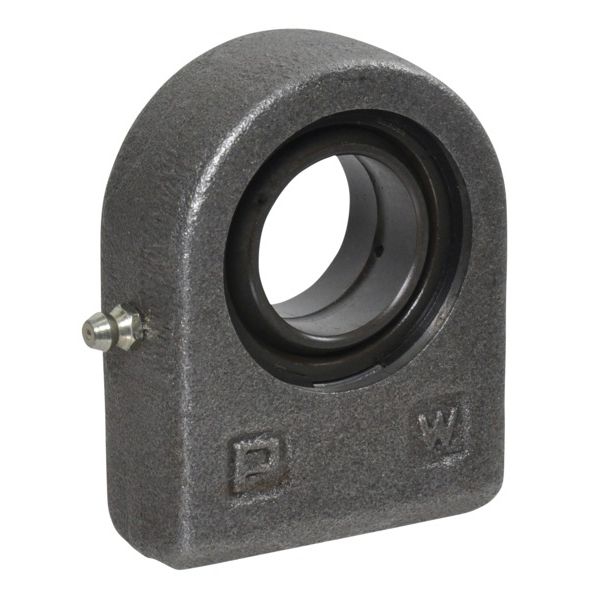

Głowica przegubu płaska GF30DO
Informacje
| Zastosowanie | - Siłownik hydrauliczny |
| Właściwości |
- Podlega obowiązkowej konserwacji - Prostokątny kołnierz spawany - Masywne wykonanie - Połączenie ślizgowe stal-stal |
| Jednostka | Sztuka |
| Materiał | do GF60DO kuta stal ST52-3, od GF60DO walcowana stal ST52-3 |
| Standard | DIN 648 |
| d (mm) | 30 |
| B (mm) | 22 |
| D (mm) | 47 |
| D1 (mm) | 34,2 |
| D2 (mm) | 65 |
| H2 (mm) | 51 |
| L6 (mm) | 83,5 |
| C1 (mm) | 28 |
| ß (°) | 6 |
