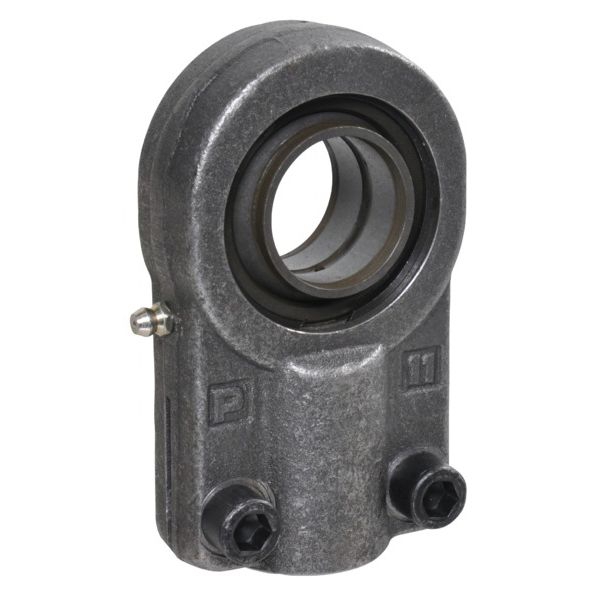

Głowica przegubu gw. wewn. GIHNK100LO
Informacje
| Zastosowanie |
- Maszyny rolnicze - Cylinder - Punkty teoretyczne przegubu - Zawieszenia |
| Właściwości |
- Podlega obowiązkowej konserwacji - Połączenie ślizgowe stal-stal - Z 2 śrubami DIN912-10.9 do mocowania - Drobny gwint śrubowy do cylindra typowego |
| Jednostka | Sztuka |
| Uwaga | Gwint wewnętrzny |
| Filetto | Prawy |

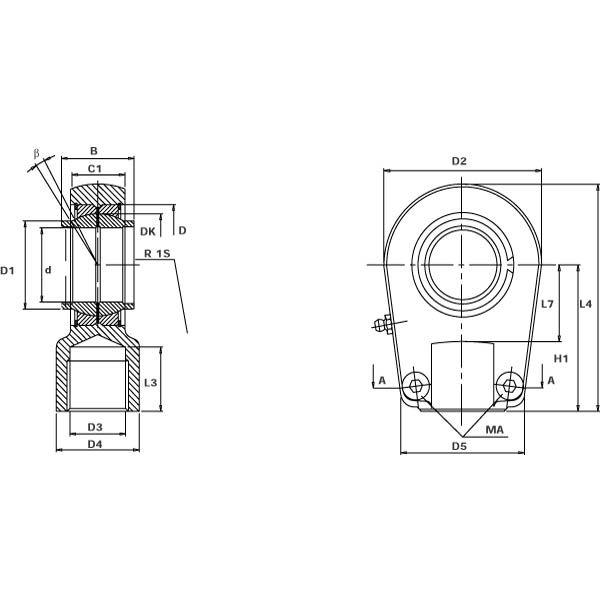

| B (mm) | 100 |
| D (mm) | 150 |
| D1 (mm) | 113 |
| D2 (mm) | 211 |
| d (mm) | 100 |
| L3 (mm) | 96 |
| L4 (mm) | 322 |
| D3 (mm) | M80 x 3 |
| H1 (mm) | 210 |
| C1 (mm) | 85 |
| D4 (mm) | 110 |
| L7 (mm) | 98 |
| D5 (mm) | 178 |
| ß (°) | 4 |
