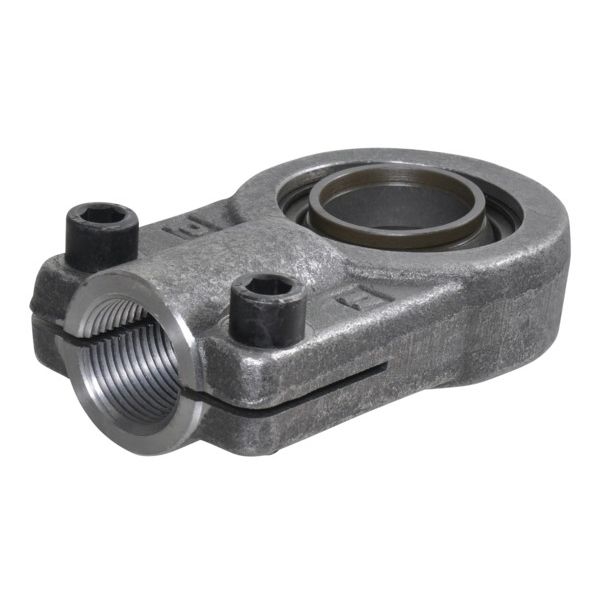

Głowica przegubu gw. wewn. GIHNK32LO
Informacje
| Zastosowanie |
- Maszyny rolnicze - Cylinder - Punkty teoretyczne przegubu - Zawieszenia |
| Właściwości |
- Podlega obowiązkowej konserwacji - Połączenie ślizgowe stal-stal - Z 2 śrubami DIN912-10.9 do mocowania - Drobny gwint śrubowy do cylindra typowego |
| Jednostka | Sztuka |
| Uwaga | Gwint wewnętrzny |
| Filetto | Prawy |
| B (mm) | 32 |
| D (mm) | 52 |
| D1 (mm) | 38 |
| D2 (mm) | 71 |
| d (mm) | 32 |
| L3 (mm) | 37 |
| L4 (mm) | 118 |
| D3 (mm) | M27 x 2 |
| H1 (mm) | 80 |
| C1 (mm) | 28 |
| D4 (mm) | 38 |
| L7 (mm) | 32 |
| D5 (mm) | 66 |
| ß (°) | 4 |
