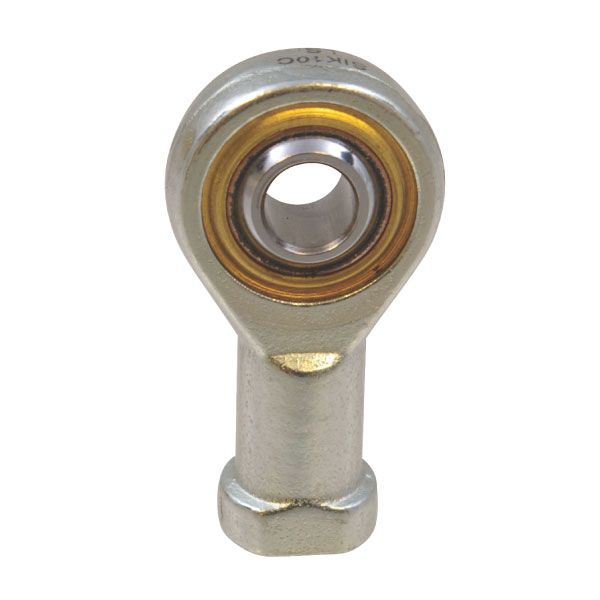

Głowica przeg. bezobsług. wew. GIKPR16PW
Informacje
| Zastosowanie |
- Maszyny rolnicze - Cylinder - Punkty teoretyczne przegubu - Zawieszenia |
| Właściwości |
- Nie wymaga konserwacji - Połączenie ślizgowe chrom utwardzony-PTFE - Drobny gwint śrubowy do cylindra typowego |
| Jednostka | Sztuka |
| Obróbka powierzchniowa | Ocynkowany |
| Uwaga | Gwint wewnętrzny |
| Filetto | Prawy |
| D (mm) | 32 |
| d (mm) | 16 |
| L3 (mm) | 28 |
| L4 (mm) | 85 |
| d1 (mm) | 19,3 |
| W (mm) | 22 |
| C1 (mm) | 15 |
| d2 (mm) | 42 |
| d3 (mm) | M16x1,5 |
| L5 (mm) | 8 |
| h1 (mm) | 64 |
| dk (mm) | 28,575 |
| L7 (mm) | 23 |
| d4 (mm) | 22 |
| d5 (mm) | 28 |
| ß (°) | 15 |
| B (mm) | 21 |
