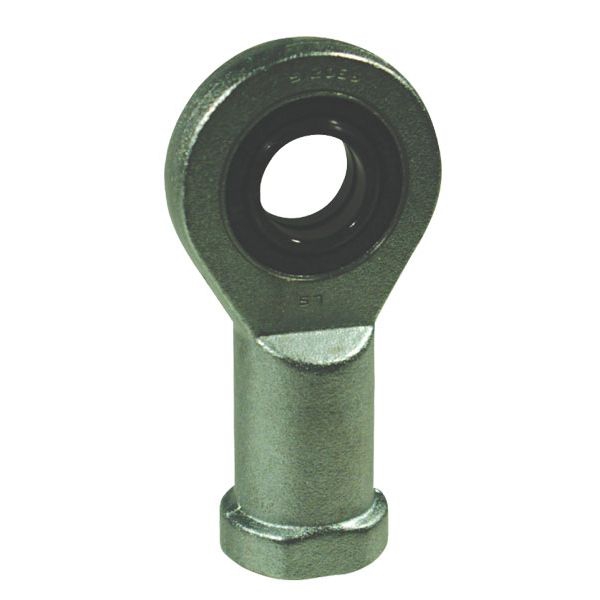

Głowica przegubu gw. wewn. GIR10DO
Informacje
| Zastosowanie |
- Maszyny rolnicze - Cylinder - Punkty teoretyczne przegubu - Zawieszenia |
| Właściwości |
- Podlega obowiązkowej konserwacji - Połączenie ślizgowe stal-stal |
| Jednostka | Sztuka |
| Uwaga | Gwint wewnętrzny |
| Filetto | Prawy |
| Obróbka powierzchniowa | Ocynkowany |

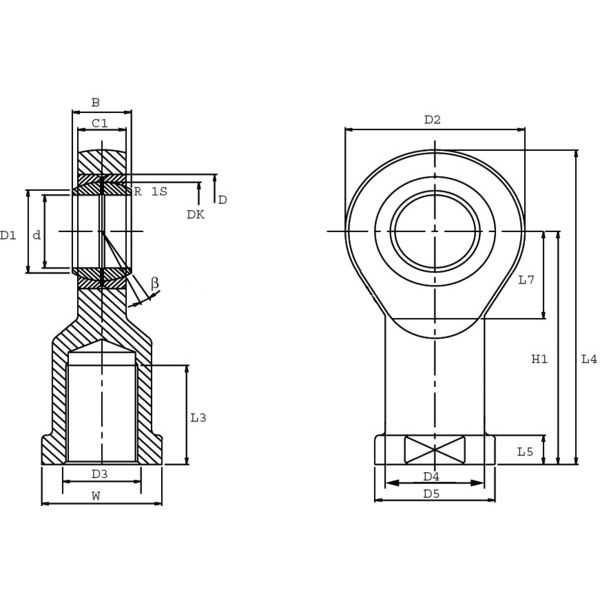

| B (mm) | 9 |
| D (mm) | 19 |
| D1 (mm) | 13,2 |
| D2 (mm) | 29 |
| d (mm) | 10 |
| L3 (mm) | 20 |
| L4 (mm) | 57,5 |
| D3 (mm) | M10 |
| W (mm) | 17 |
| H1 (mm) | 43 |
| C1 (mm) | 7 |
| D4 (mm) | 15 |
| L5 (mm) | 6,5 |
| L7 (mm) | 15 |
| ß (°) | 12 |
