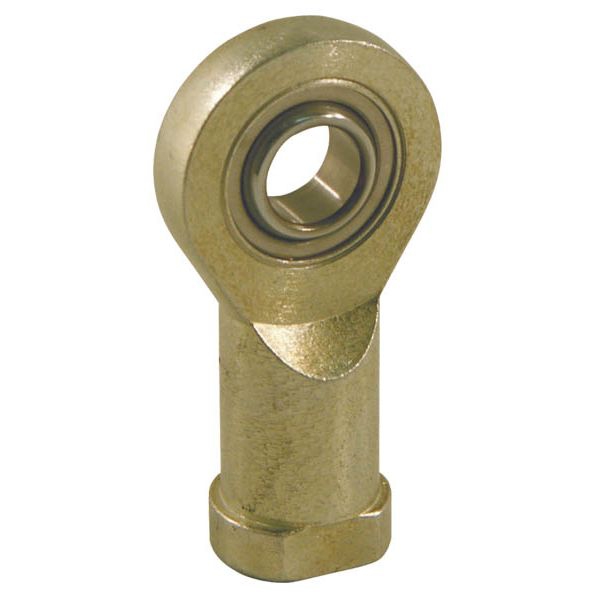

Głowica przeg. bezobsług. wew. GIR12UK
Informacje
| Zastosowanie |
- Maszyny rolnicze - Cylinder - Punkty teoretyczne przegubu - Zawieszenia |
| Właściwości |
- Nie wymaga konserwacji - Połączenie ślizgowe chrom utwardzony-PTFE |
| Jednostka | Sztuka |
| Obróbka powierzchniowa | Ocynkowany |
| Uwaga | Gwint wewnętrzny |
| Filetto | Prawy |
| B (mm) | 10 |
| D (mm) | 22 |
| D1 (mm) | 14,9 |
| D2 (mm) | 34 |
| d (mm) | 12 |
| L3 (mm) | 23 |
| L4 (mm) | 67 |
| D3 (mm) | M12 |
| W (mm) | 19 |
| H1 (mm) | 50 |
| C1 (mm) | 8 |
| D4 (mm) | 17,5 |
| L5 (mm) | 6,5 |
| L7 (mm) | 18 |
| ß (°) | 11 |
