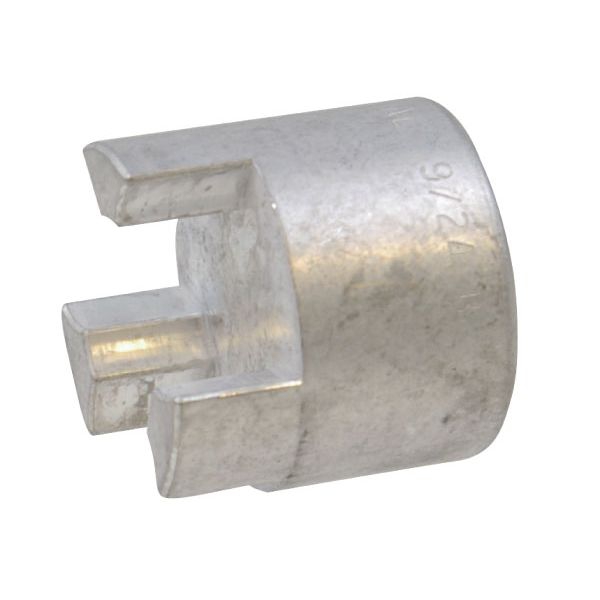

Połowa sprzęgła, alu. HWN219AL
Informacje
| Zastosowanie | - Połączenie wałów pomp i silników |
| Właściwości |
- Odporne na przebicie - wyważenie: G16 wg DIN-ISO 1940 |
| Składa się z | - 1 połówka sprzęgła |
| Informacje techniczne |
- Otwór piasty, rowek wpustowy i otwór gwintowany są opcjonalne - dostępne zgodnie z dyrektywą produktową 94/9/WE ATEX - kompletne sprzęgło składa się z dwóch połówek typu HWN/HWT i jednej gwiazdy z tworzywa sztucznego - zamienne z Rotex (KTR); Spidex RaJa; MultiMont Astra (Reich); Trasco (SIT) & Giflex (Chiaravalli) |
| Jednostka | Sztuka |
| Materiał | Aluminium |
| Zakres temperatur (°C) | -40 +90 |
| D1 min. (mm) | 19 |
| Znamionowy moment obrotowy 92° Shore'a (Nm) | 10 |
| Znamionowy moment obrotowy 98° Shore'a (Nm) | 17 |
| Maks. przesunięcie wału osiowe (mm) | 1,2 |
| Maks. przesunięcie wału kątowe (°) | 1,2 |
| Maks. przesunięcie wału promieniowe (mm) | 0,2 |
| Maks. prędkość obrotowa min-1 obr./min | 19000 |
| Gwiazda z tworzywa sztucznego | HW9 5-19 92 / HW9 5-19 95 |
| d1 (mm) | 40 |
| s (mm) | 16 |
| I1 (mm) | 25 |
| da (mm) | 40 |
| Rozmiar | 19 |
| D1 max. (mm) | 24 |
