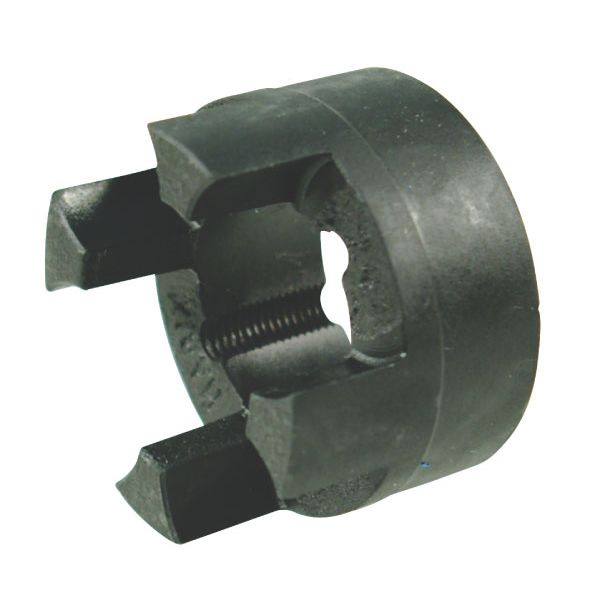

Połówka sprzęgła Habix TL1008 HWT424TL
Informacje
| Zastosowanie | - Połączenie wałów pomp i silników |
| Właściwości |
- Odporne na przebicie - wyważenie: G16 wg DIN-ISO 1940 |
| Składa się z | - 1 połówka sprzęgła |
| Informacje techniczne |
- Dostępne zgodnie z dyrektywą produktową 94/9/WE ATEX - kompletne sprzęgło składa się z dwóch połówek typu HWN/HWT, dwóch tulei zaciskowych Taperlock i jednej gwiazdy z tworzywa sztucznego - zamienne z Rotex (KTR); Spidex RaJa; MultiMont Astra (Reich); Trasco (SIT) & Giflex (Chiaravalli) |
| Pozycja | 4 |
| Jednostka | Sztuka |
| Materiał | GG25 |
| Zakres temperatur (°C) | -40 +90 |
| Rozmiar | 24 |
| D3 max. (mm) | 25 |
| D3 min. (mm) | 10 |
| Znamionowy moment obrotowy 92° Shore'a (Nm) | 35 |
| Znamionowy moment obrotowy 98° Shore'a (Nm) | 60 |
| Maks. przesunięcie wału osiowe (mm) | 1,4 |
| Maks. przesunięcie wału kątowe (°) | 0,9 |
| Maks. przesunięcie wału promieniowe (mm) | 0,22 |
| Maks. prędkość obrotowa min-1 obr./min | 14.000 |
| u (mm) | 6 |
| Gwiazda z tworzywa sztucznego | HW9 5-24 92 / HW9 5-24 98 |
| Ciężar (kg) | 0,39 |
| d3 (mm) | 55 |
| Typ tulei | 1008 |
| s (mm) | 18 |
| I3 (mm) | 22 |
| da (mm) | 55 |
