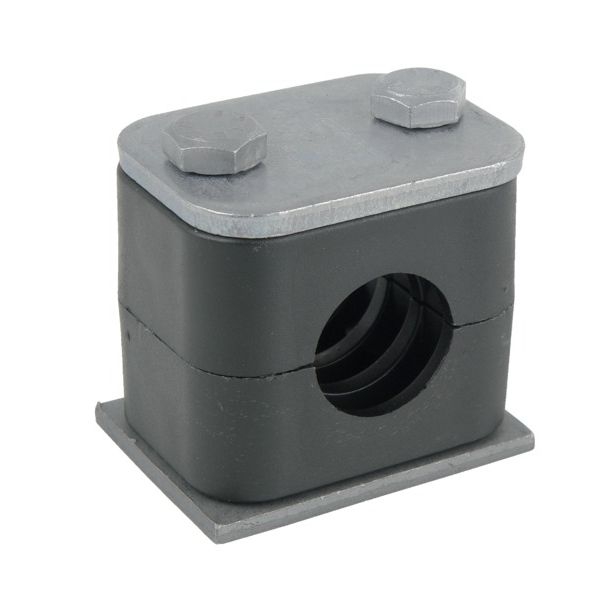

Obejma rury kpl. 22mm (1) RS322P001
Informacje
| Specyfikacje |
- Dobra odporność na promieniowanie UV - Zaokrąglone krawędzie |
| Korzyści |
- Długa żywotność - Eliminacja uszkodzeń lub obrażeń |
| Zastosowanie |
- Budowa pojazdów - Budowa maszyn - Budowa instalacji - Przemysł elektryczny |
| Właściwości | - Powierzchnia wewnętrzna z żebrami z naprężeniem wstępnym |
| Składa się z |
- Obejma składa się z następujących elementów: - 2 połówki - Płyta osłonowa - Płyta podstawy - Odpowiednie śruby |
| Informacje techniczne |
- P001: 1 obejma - P005: 5 obejm - P025: 25 obejm |
| Jednostka | Zestaw |
| Materiał | Polipropylen (PP) |
| Kolor | Czarny |
| Standard | DIN 3015/1 |
| Temperatura | -30° C / +90° C |
| Montaż | 1. Górna i dolna część obejmy są identyczne2. Płytka do spawania musi być przymocowana do stabilnego podłoża3. Nie spawać z założoną obejmą z tworzywa sztucznego! Uważać na naprężenie wstępne (części obejmy nie mogą się stykać)!4. Zalecany odstęp między częściami obejmy: od Ø6 do Ø12,7 = 1,0 m; od Ø12,7 do Ø22 = 1,2 m; od Ø23 do Ø32 = 1,5 m; od Ø32 do Ø38 = 2,0 m; od Ø38 do Ø57 = 2,5-3 m. Przy zagięciach rur mocowania powinny znajdować się bezpośrednio przed i za zagięciem |
| Wytrzymałość na rozciąganie (N/mm²) | 25 |

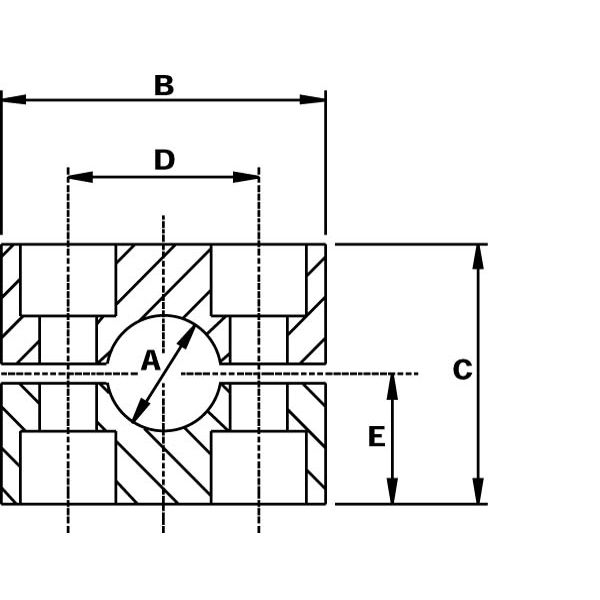

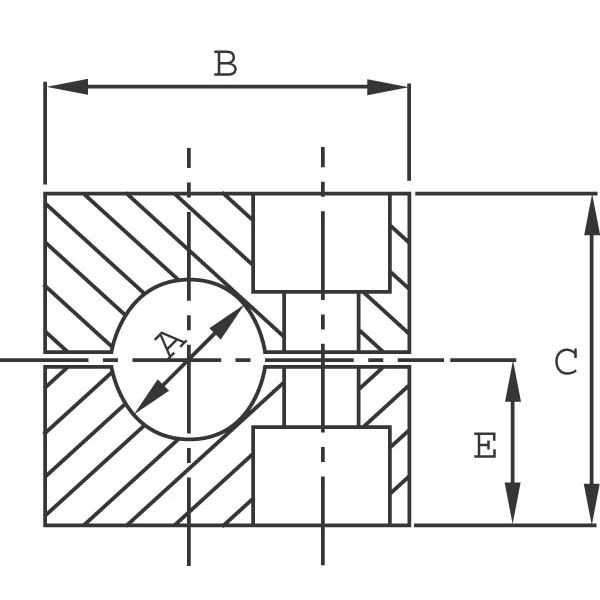

| A (mm) | 22 |
| B (mm) | 50 |
| Rozmiar | 3 |
| C (mm) | 36 |
| D (mm) | 33 |
| E (mm) | 18 |

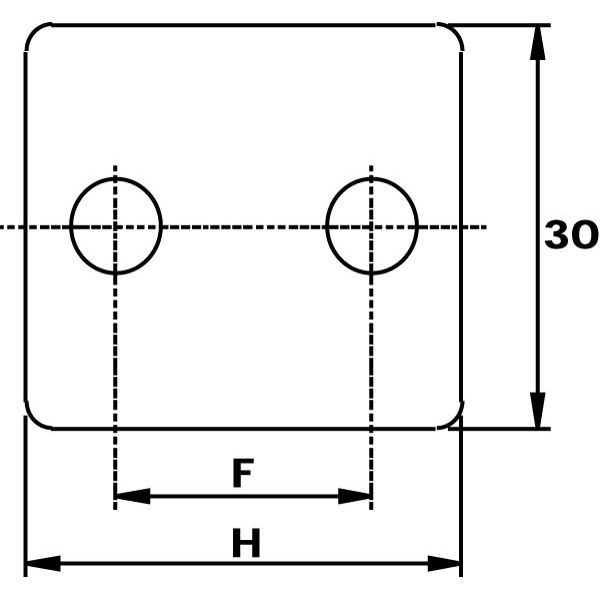

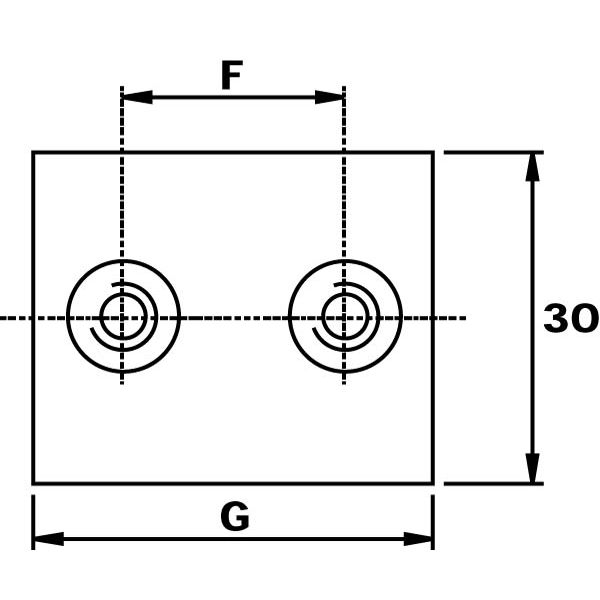

| G (mm) | 50 |
| H (mm) | 48 |
| Śruby | M 6 x 40 (2x) |
