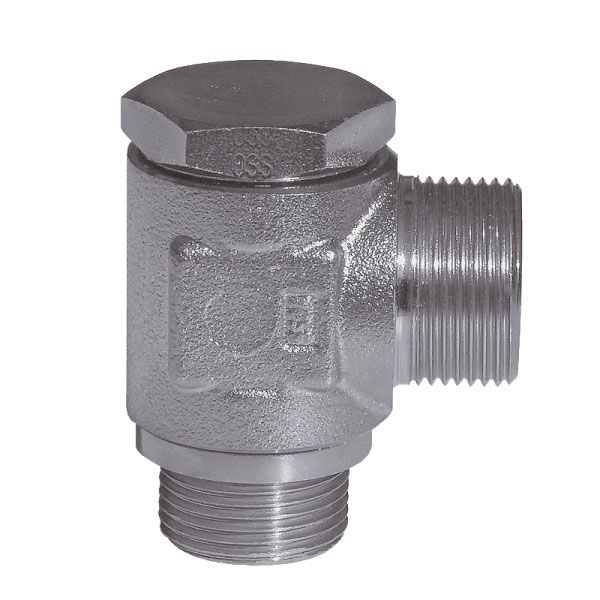

Kątowa złączka gwintowana obrotowa RSWS12LR38WD
Informacje
| Zastosowanie |
- Wąż hydrauliczny - Przewody hydrauliczne |
| Właściwości |
- Duża odporność na korozję - Regulowany kierunek - Ustawianie wybranego kierunku za pomocą nakrętki zabezpieczającej |
| Informacje techniczne | - Na zamówienie dostępne w wersji ze stali szlachetnej |
| Jednostka | Sztuka |
| Uszczelka | Miękki pierścień uszczelniający z kauczuku nitrylowego; uszczelka z Vitonu dostarczana na zamówienie |
| Standard | DIN 2353 gwint zgodny z DIN-ISO 228 (R, DIN259), uszczelnienie, kształt E, zgodne z DIN 3852 |
| Obróbka powierzchniowa | Cynk / Nikiel |
| Ciśnienie (bar) | PN (ciśnienie nominalne) i temperatura zgodnie z DIN 2401 |
| Seria | L |
| Ø przewodu (mm) (mm) | 12 |
| Gwint (BSP) | 3/8" |

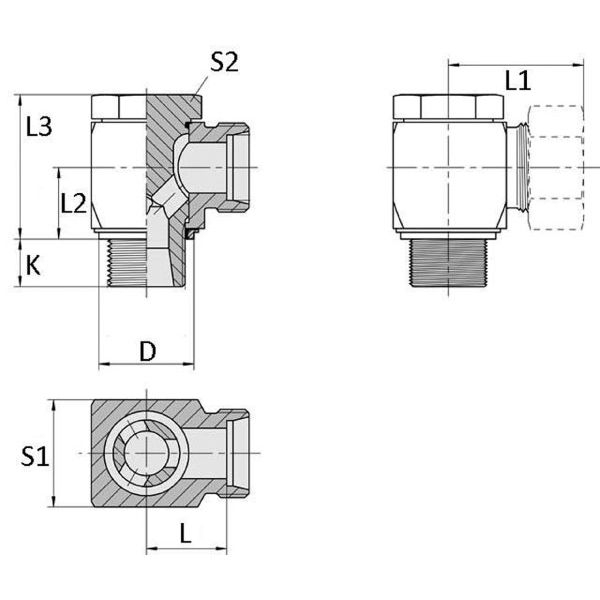

| D (mm) | 21,9 |
| L1 (mm) | 32 |
| L2 (mm) | 16 |
| L3 (mm) | 32,5 |
| S1 (mm) | 24 |
| S2 (mm) | 22 |
| K (mm) | 10,0 |
| S3 (mm) | 22 |
| PN (bar) | 400 |
