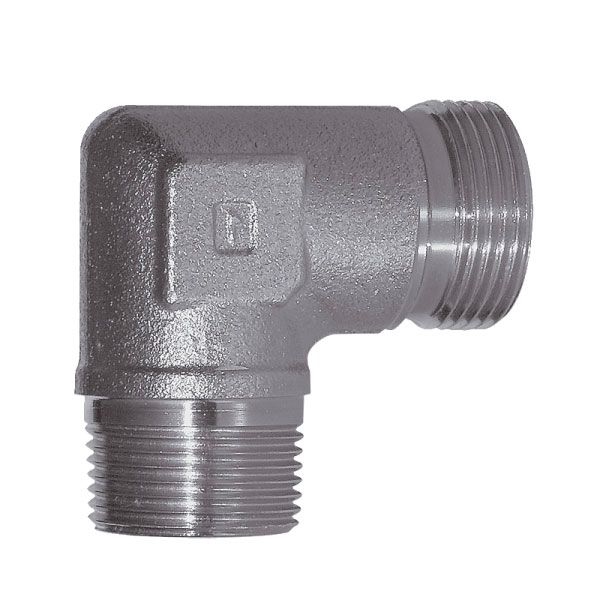

Kątowa złączka gwintowana WES12LM16
Informacje
| Specyfikacje | - Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem |
| Korzyści | - Niewielkie ryzyko wycieku |
| Zastosowanie |
- Wąż hydrauliczny - Przewody hydrauliczne |
| Właściwości | - Duża odporność na korozję |
| Informacje techniczne | - Na zamówienie dostępne w wersji ze stali szlachetnej |
| Jednostka | Sztuka |
| Uszczelka | Za pomocą gwintu stożkowego |
| Standard | DIN 2353 gwint zgodny z DIN-ISO 228 (R, DIN259), uszczelnienie, kształt C, zgodne z DIN 3852 |
| Obróbka powierzchniowa | Cynk / Nikiel |
| Ciśnienie (bar) | PN (ciśnienie nominalne) i temperatura zgodnie z DIN 2401 |
| Seria | L |
| Ø przewodu (mm) (mm) | 12 |
| Gwint metryczny | M 16 x 1,5 |

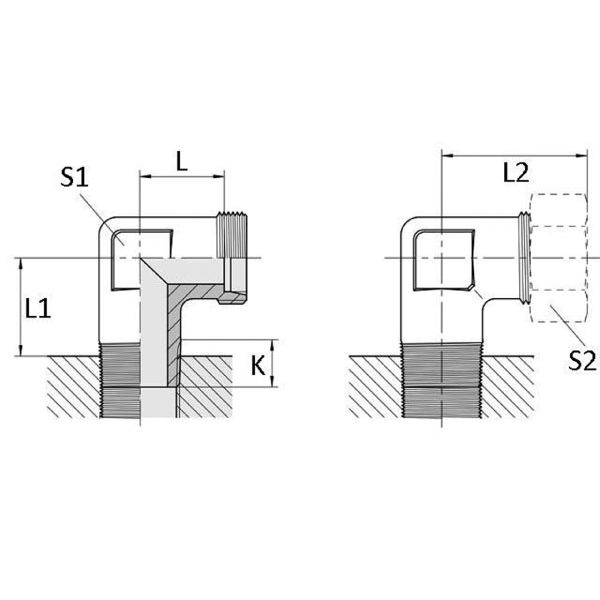

| K (mm) | 12 |
| L (mm) | 17 |
| L1 (mm) | 20 |
| S1 (mm) | 19 |
| S2 (mm) | 22 |
| PN (bar) | 315 |
