Ładowacz czołowy system zawieszenia FLDS2002
Informacje
| Zastosowanie |
- Ładowacz czołowy - Przednie mechanizmy podnośnikowe |
| Składa się z |

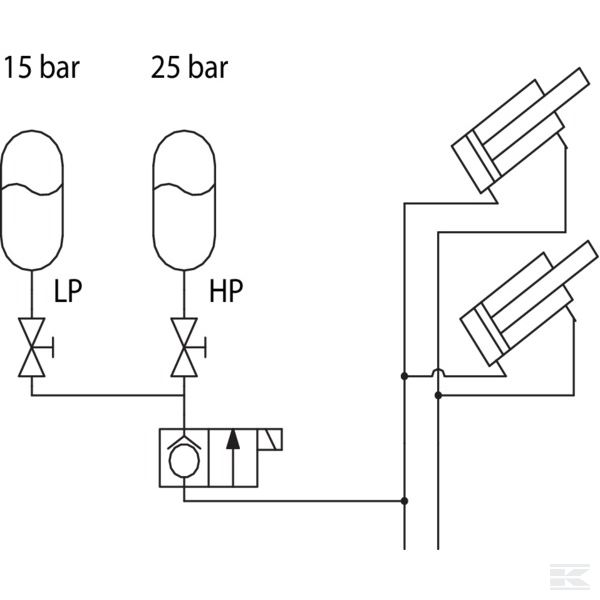

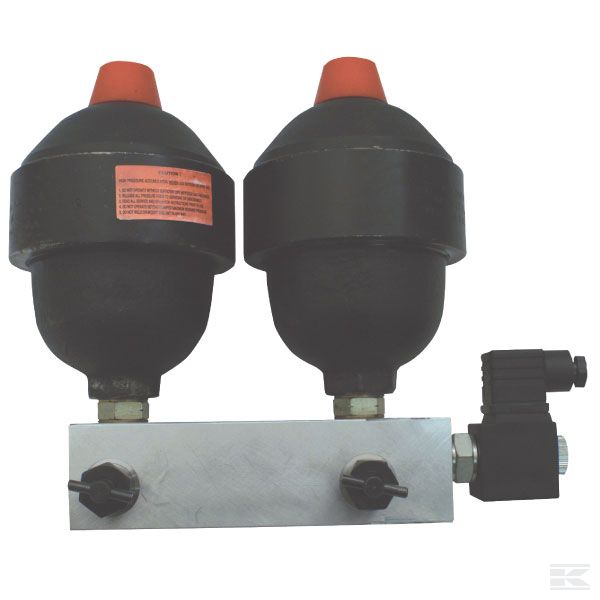

- Blok aluminiowy - 2 akumulatory - 2 ręcznie obsługiwane zawory odcinające - Elektryczny zawór 2/2 |
| Informacje techniczne |
- Wstępne sprężanie akumulatorów: 15 względnie 25 barów - Na zamówienie dostępne 24 VDC |
| Jednostka | Sztuka |
| Ciśnienie robocze (bar) | max. 210 |
| Materiał | Płyta pod stopy z aluminium, obudowa zasobnika ze stali, membrana z NBR |
| Montaż | FLDS można przymocować za pomocą śrub we właściwym miejscu, np. na ramie ładowacza czołowego. W płycie pod stopy są wywiercone otwory gwintowe; można także zbudować podparcie. Pozycja montażowa jest dowolna. Podłączanie jest łatwe, urządzenie należy tylko podłączyć do odpowiedniego przewodu doprowadzającego do siłowników (DW lub EW). Cewkę zaworu 2/2-drogowego należy podłączyć do zabezpieczonego przewodu zasilającego z możliwością włączania. |
| Przyłącze (BSP) | 1/2" |
| Zakres temperatur (°C) | -od 15°C do +80°C. |
| Uwaga | Proszę zwrócić uwagę na fakt, że w przypadku instalacji z wbudowanym zbiornikiem, dzięki zgromadzonej cieczy znajdującej się pod ciśnieniem, możliwe są ruchy narzędzi roboczych również wówczas, gdy pompa nie pracuje. Czynności konserwacyjno-naprawcze układów wyposażonych w zasobniki należy przeprowadzać jedynie przy odciążonych i odłączonych zasobnikach. W tym celu należy zamknąć zawory mechaniczne przy każdym zasobniku i wyciągnąć wtyczkę z cewki zaworu 2/2-drogowego. W odpowiednim miejscu przewodu rurowego należy zamontować złączkę gwintowaną z punktem pomiaru, aby możliwe było sprawdzenie, czy w układzie nie ma ciśnienia. |
| Medium | Oleje hydrauliczne na bazie olejów mineralnych |
