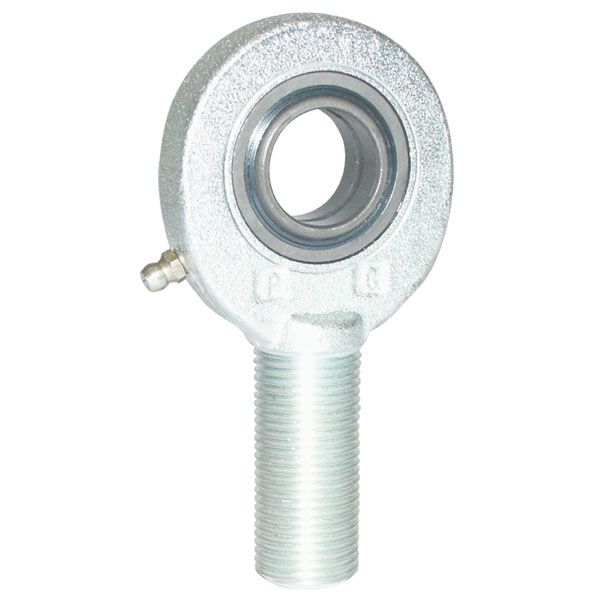

Głowica przegubu GAL20DO
Informacje
| Zastosowanie |
- Maszyny rolnicze - Cylinder - Punkty teoretyczne przegubu - Zawieszenia |
| Właściwości |
- Podlega obowiązkowej konserwacji - Połączenie ślizgowe stal-stal |
| Jednostka | Sztuka |
| Obróbka powierzchniowa | Ocynkowany |
| Uwaga | Gwint zewnętrzny |
| Wiązka | Strona lewa |

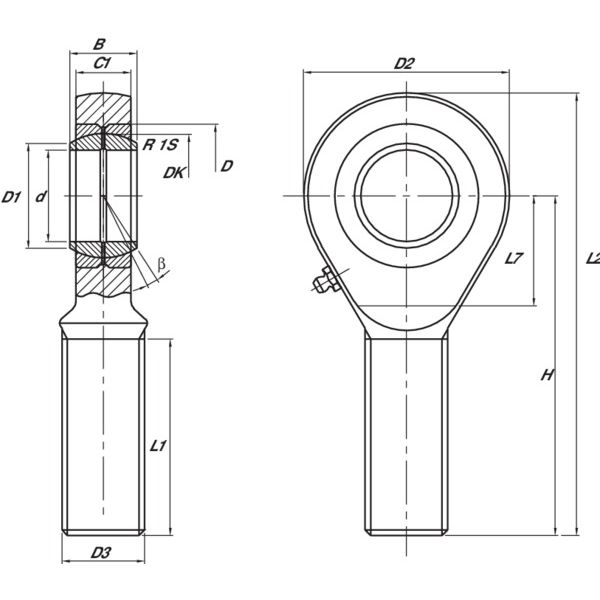

| B (mm) | 16 |
| D (mm) | 35 |
| D1 (mm) | 24,1 |
| D2 (mm) | 53 |
| L1 (mm) | 43 |
| L2 (mm) | 104,5 |
| d (mm) | 20 |
| D3 (mm) | M20x1,5-LH |
| C1 (mm) | 13 |
| dk (mm) | 29 |
| L7 (mm) | 27 |
| ß (°) | 9 |
