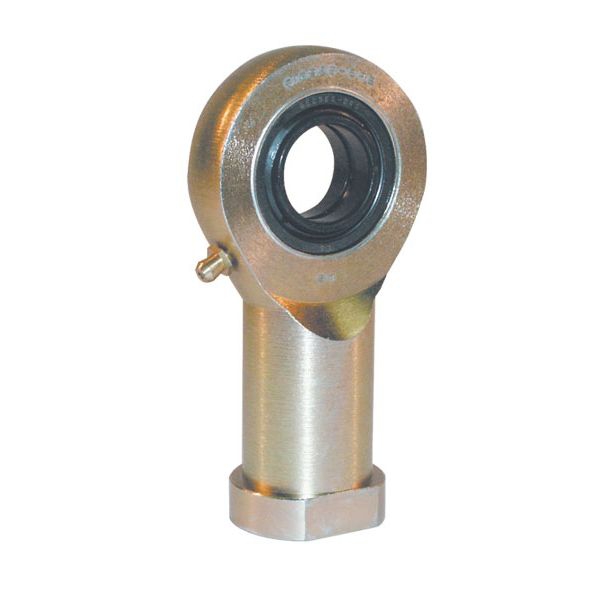

Głowica przegubu GIL30DO2RS
Informacje
| Właściwości |
- Podlega obowiązkowej konserwacji - Połączenie ślizgowe stal-stal |
| Składa się z |
- Łeb drążka - Łożysko przegubu |
| Jednostka | Sztuka |
| Wiązka | Strona lewa |

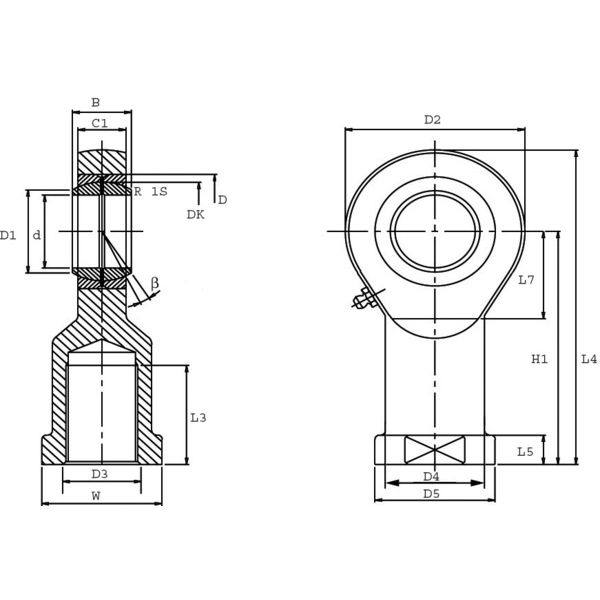

| B (mm) | 22 |
| D (mm) | 47 |
| D1 (mm) | 34,2 |
| D2 (mm) | 73 |
| d (mm) | 30 |
| L3 (mm) | 56 |
| L4 (mm) | 146,5 |
| D3 (mm) | M30x2-LH |
| W (mm) | 41 |
| H1 (mm) | 110 |
| C1 (mm) | 19 |
| D4 (mm) | 40 |
| L5 (mm) | 15 |
| L7 (mm) | 37 |
| D5 (mm) | 50 |
| ß (°) | 6 |
