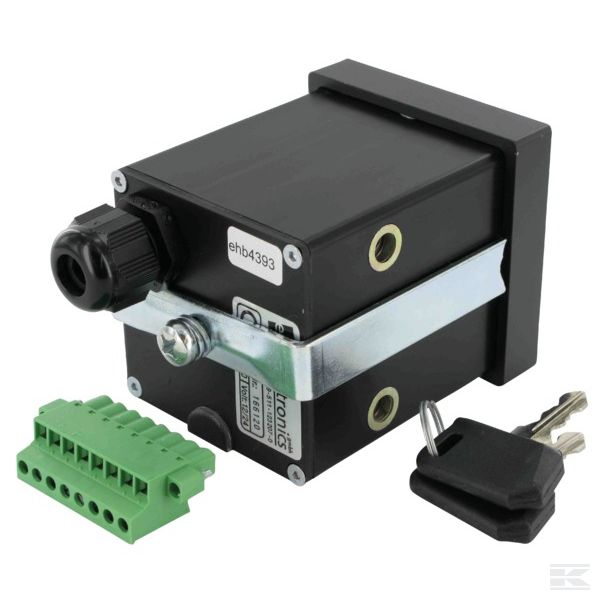

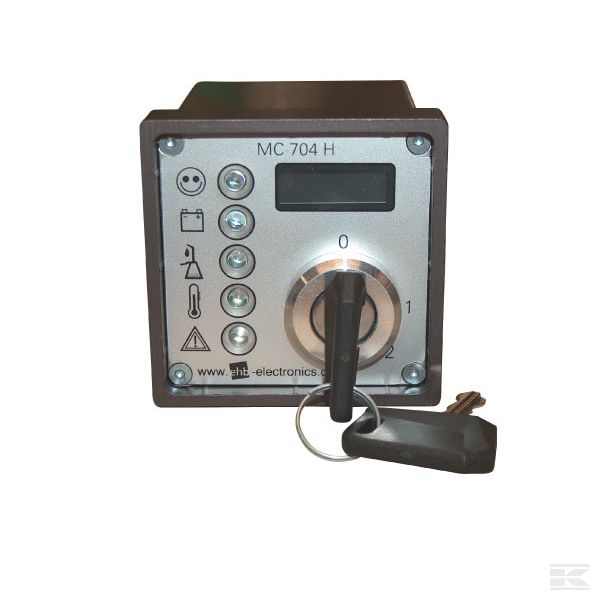

System kontroli silnika MB704-H MB704H
Informacje
| Specyfikacje |
- Proste okablowanie i niewielkie wymiary do montażu (66 x 66 mm) - Z opóźnieniem rozruchu - Wszystkie wejścia są podłączone do masy |
| Korzyści |
- Prosty montaż - Nie wymaga stosowania łącznika bocznikującegoProsta obsługa |
| Zastosowanie |
- Do zastosowań przemysłowych w maszynach przenośnych i stacjonarnych - Do kontroli ciśnienia oleju, temperatury, naładowania prądnicy itp. - Do pomp wodnych, agregatów prądotwórczych, sprężarek, maszyn do wycinania szczelin, kruszarek i rozdrabniarek - Do agregatów chłodniczych, grzewczych i hydraulicznych - Do ciągników, samochodów ciężarowych, maszyn budowlanych i rolniczych |
| Właściwości |
- Wejścia do wyłącznika ciśnieniowego oleju, wyłącznika temperaturowego, Dynamo D+, Dynamo W, Stop-in i dodatkowe przyłącze, np. do wyłącznika ciśnieniowego pompy wodnej - Wyjścia do przełącznika elektromagnetycznego, zwojenia mocującego 40 A i zwojenia wciągającego 3,5 A, alarmu, napięcia łączeniowego (15) i funkcji Start (50) - Błędy są zapisywane w pamięci i sygnalizowane czerwoną diodą LED - Po upływie 3 sekund od wystąpienia błędu silnik wyłącza się i aktywuje się wyjście zewnętrzne - Silnik wyłącza się również, jeżeli ten sam błąd występuje wielokrotnie i trwa łącznie dłużej niż 3 sekundy - Jeżeli w ciągu 10 sekund nie wystąpi już żaden błąd, pamięć błędów zostanie opróżniona - Wszystkie inne wejścia są zablokowane, aby umożliwić ustalenie przyczyny błędu - Podczas normalnej pracy silnik można wyłączyć w dowolnym momencie - Montaż z użyciem amortyzatorów wibracji i pałąków w kształcie U |
| Informacje techniczne |
- Należy używać czujników pokazanych na schemacie - Uwaga: Położenie kluczyka w pozycji 1 oznacza funkcję testu - Należy ustawić kluczyk w pozycji 2 (tymczasowo), aby aktywować ochronę silnika - W przeciwnym razie silnik wyłączy się po 6 sekundach |
| Jednostka | Sztuka |
| Klasa bezpieczeństwa | IP54 |
| Wymiary DxSxW (mm) | 72/72/110 |
| Zakres temperatur (°C) | -40C |
| Rozmiar instalacji (mm) | 66 |
| Raccordo filettato | 14x1.5 |
| Pobór prądu (mA) | 30 |
| Wolt (V) | 8-32 |
