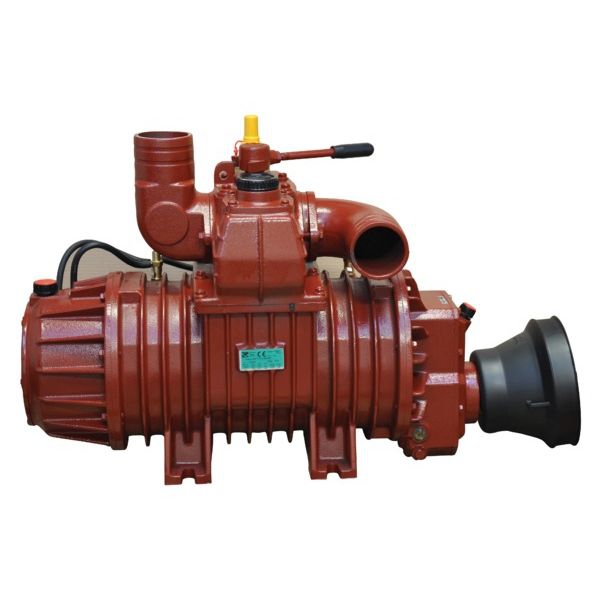

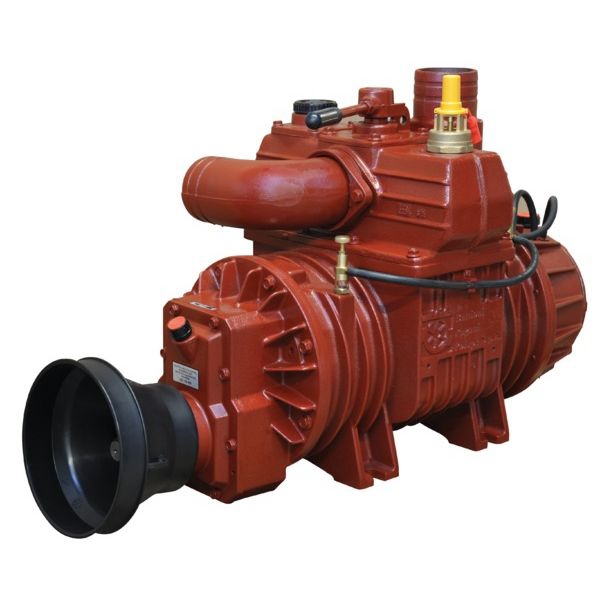

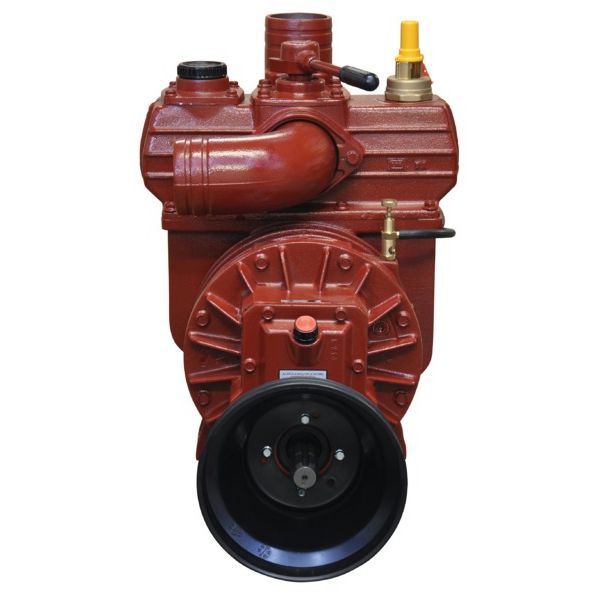

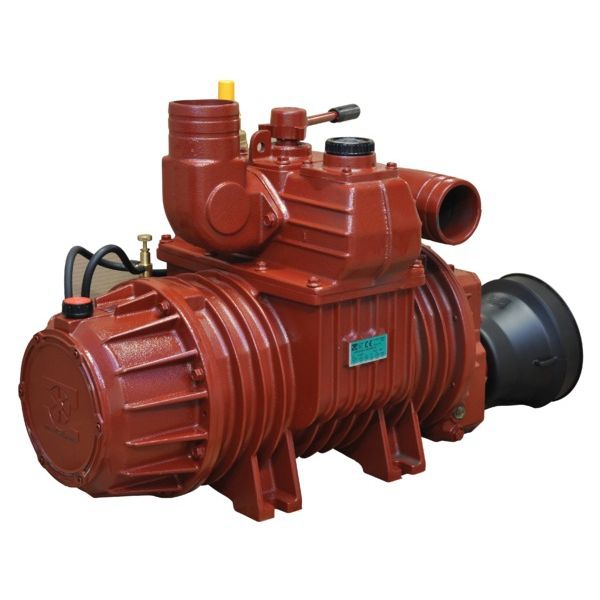

Sprężarka B.P. STAR84M
Informacje
| Zastosowanie | - Tego typu pompy próżniowe z łopatkami stosowane są głównie w rolnictwie do napełniania i opróżniania zbiorników z gnojowicą |
| Właściwości | - Pompy te mogą wytwarzać zarówno nadciśnienie, jak też podciśnienie |
| Składa się z |
- Pokrywa wału przegubowego w zestawie - Zawór podciśnieniowy w zestawie - Bez zaworu nadciśnieniowego (artykuł 0200013) - Pompy te są dostarczane ze standardowymi łopatkami. Wytrzymałe łopatki dostępne na życzenie - W zestawie wychylna rura przyłączeniowa - Pompy są dostarczane bez oleju smarowego (artykuł BP5070) |
| Informacje techniczne |
- Budowa numeru artykułu: STAR = seria, 72 = typ, M = napęd pośredni 540 obr./min, A = automatyczne smarowanie - W przypadku pomp bez automatycznego smarowania (bez „A” w numerze artykułu) pompa wyposażona jest w smarowanie wymuszone, regulowane za pomocą dyszy kroplowych - W przypadku pompy z automatycznym smarowaniem, ilość oleju smarowego jest ustawiona fabrycznie i nie można jej zmienić bez narzędzi - W przypadku wymuszonego smarowania, np. automatycznego smarowania, należy przez cały czas kontrolować tę funkcję podczas eksploatacji - Pompy z napędem pośrednim (M) muszą być napędzane w sposób lewoobrotowy - Określenie kierunku obrotu odbywa się, gdy napędzana oś jest skierowana w stronę osoby, która na nią patrzy - W przypadku napędu bezpośredniego pompy (np. za pomocą maszyny pociągowej) musi być ona napędzana w sposób lewoobrotowy - Olej, który należy stosować do smarowania łopatek: oryginalny olej firmy B.P. (numer artykułu BP5070) - STAR występuje w miejscu serii Agri oraz Euro |
| Jednostka | Sztuka |
| A (mm) | 894 |
| B (mm) | 490 |
| C (mm) | 540 |
| D (mm) | 100 |
| F (mm) | 865 |
| Wydajność pompy (l/min) | 14800 |
| G (mm) | 80 |
| Ciężar (kg) | 263 |
| H (mm) | 245 |
| I (mm) | 247 |
| L (mm) | 18 |
| N (mm) | 351 |
| Pmax (bar) | 1,5 |
| K (mm) | 220 |
| M (mm) | 269 |
| P (mm) | 326 |
| X (mm) | 220 |
| Q (mm) | 214 |
| Próżnia maks. (bar) | 0,9 |
| Prędkość obrotowa napędu (obr./min) (Rpm) | 600 |
| Zapotrzebowanie mocy (maks. ciśnienie kW) | 37 |
| Zapotrzebowanie mocy (przy maks. próżni) (kW) | 31 |
| Wał napędowy (cal) | 1 3/8 |
| Przyłącze zaworu podciśnieniowego | 1 1/2 |
| Przyłącze zaworu nadciśnieniowego | 2 |
