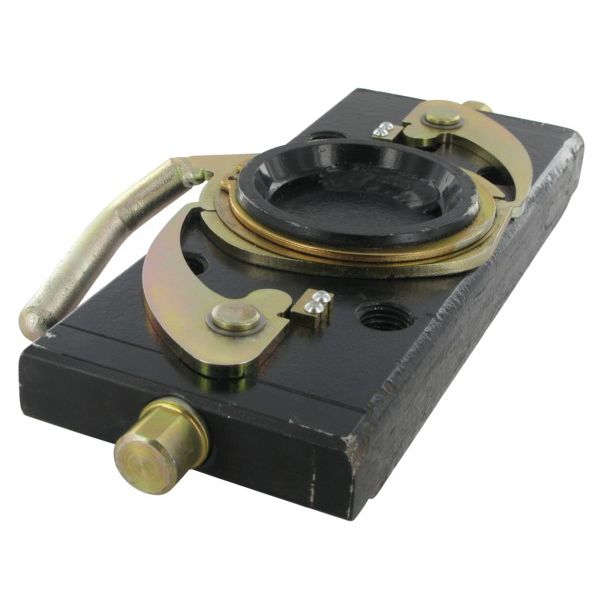

Płyta adaptera 293 mm H120 M20 03729342
Informacje
| Informacje techniczne |
- Aby zamontować złączkę na płytce adapterowej, należy zastosować śruby o klasie wytrzymałości 8.8 - Śruby M16 należy dokręcić momentem 210 Nm - Śruby M20 należy dokręcić momentem 395 Nm |
| Jednostka | Sztuka |
| Szerokość szyny | 293 |
| Szerokość (mm) | 30 |
| Ø sworznia zatrzaskowego (mm) | 22 |
| Szerokość / schemat otworów (mm) | 140 x 80 |
| Wysokość (mm) | 120 |
| Ø Otwór (mm) | M20 |
| Obciążenie podpory (kg) | 3000 |
| Wartość DC (kN) | 89,3 |
| Producent | Scharmüller |
